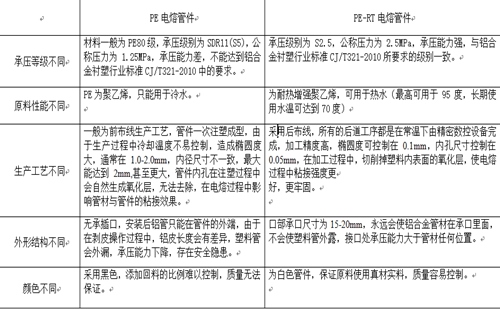

PE-RT電熔管件與PE電熔管件（jiàn）的對照圖

一、承壓等級

1. PE電熔管件：材料一般為PE80級，承壓級別為SDR11(S5)，公稱壓（yā）力為1.25MPa，承壓能力差，不能達到鋁（lǚ）合金襯塑行業標準CJ/T321-2010中（zhōng）的要求。

2. PE-RT電熔管件：承壓級別為S2.5，公稱壓（yā）力為2.5MPa，承（chéng）壓能力強，與鋁合金襯塑行業標準（zhǔn）CJ/T321-2010所要求的級別一致（zhì）。

興紀龍PE-RT屈彈電熔管件（jiàn）

二、原料性能

1． PE電熔管件：PE為聚乙烯，隻能（néng）用於冷水。

2． PE-RT電熔（róng）管件：為耐熱增強聚乙烯，可用於熱水（較高可用於95度，長期使用水溫（wēn）可達到70度）

三、生產工藝

1． PE電熔管件：一般為前布線（xiàn）生產工藝，管件一次注塑成（chéng）型（xíng），由於生產（chǎn）過程中冷卻溫度不易控製，造成橢圓度大，通常在1.0-2.0mm，內徑尺寸不一致，較大能達到2mm,甚至更大，管件內孔在注塑過（guò）程中會自然生成氧化層，無法去除，在電熔過程中影響管材與管件的粘接效果。

2． PE-RT電熔管件：采用後布線，所有的後道工序都是在常（cháng）溫下由精密數控設備完成，加（jiā）工（gōng）精度高，橢圓度（dù）可控製在0.1mm，內孔尺寸（cùn）控（kòng）製在0.05mm，在加工過（guò）程中，切削掉塑料內表麵的氧化層，使電熔過（guò）程中粘接強（qiáng）度更好，更牢固。

四、外形結構

1． 無承插（chā）口，安裝後鋁管隻能在管（guǎn）件的外端，由於在剝（bāo）皮操作過程中，鋁皮長度會有差異，塑料管會外漏，承壓（yā）能力下降，存在安全隱患。

2． 口部承口尺寸為15-20mm，永遠會使鋁合金管材在承口裏麵，不會使塑料管外露（lù），接口處（chù）承壓能力大於管材（cái）任何位（wèi）置。

四、 顏色不（bú）同

1． 采用黑色，添加回料的比（bǐ）例難以控製，質量無法保證。

2． 為白色管（guǎn）件，保證原（yuán）料使用真材（cái）實料（liào），質量容易控製。
